玻璃基板量产元年

作者：赵新亮

6月5日，京东方A盘中涨停炸板，收涨超4%，连续两日冲击涨停。总市值冲上2400亿元，成交额达357亿元，再创天量。

催化或许来自一个多月前的一条消息：5月20日，京东方与全球玻璃巨头康宁签署了为期三年的合作备忘录，双方将共同推进玻璃基板在半导体封装领域的应用。这笔合作的真正分量不在于面板，而在于芯片。

一个做显示面板的公司，跨进了半导体封装的材料赛道。资本市场用两个涨停板，为这场跨界投了赞成票。

京东方涨停的直接导火索是玻璃基板概念。但玻璃基板不是面板行业的延续，而是半导体封装的一场材料革命。

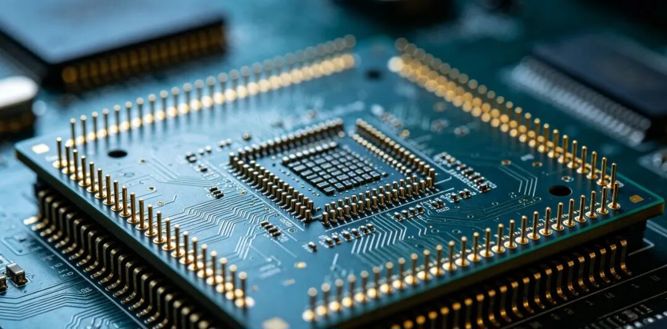

传统芯片封装依赖两类材料：有机载板和硅中介层。有机载板成本低但高温下容易翘曲、高频信号损耗大；硅中介层性能好但成本高、大尺寸良率低。AI芯片功耗爆炸式增长后，这两条路都走到了极限。

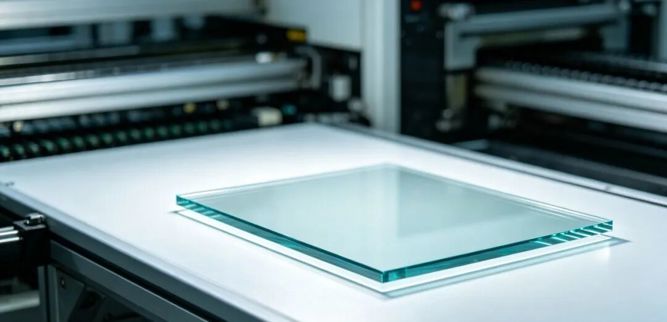

玻璃基板用特种玻璃替代有机基板和硅中介层，凭借低热膨胀、低介电损耗、高平整度、大尺寸适配四大优势，成为AI芯片封装的重要替代方案。据英特尔技术路线图，玻璃基板能实现10倍以上的互连密度提升，信号传输和功耗表现显著优于有机基板。

西部证券在5月17日发布的行业报告中，给予玻璃基板行业“超配”评级，核心逻辑是：2026年，这个从显示领域延伸至半导体封装的新材料，正式迎来商业化元年。

玻璃基板不是一家公司的独舞，而是全球半导体巨头的集体赌注。

英特尔投入最早也最大。2023年9月正式发布玻璃基板样品，已在亚利桑那州钱德勒建立试验线，计划将新墨西哥州里奥兰乔工厂改造成全球首座玻璃基板量产基地，此前已与Brookfield Infrastructure达成合作框架，由后者斥资约130亿美元换取英特尔亚利桑那园区制造扩张49%权益。里奥兰乔基地初期投资超15亿美元，良率已突破95%。

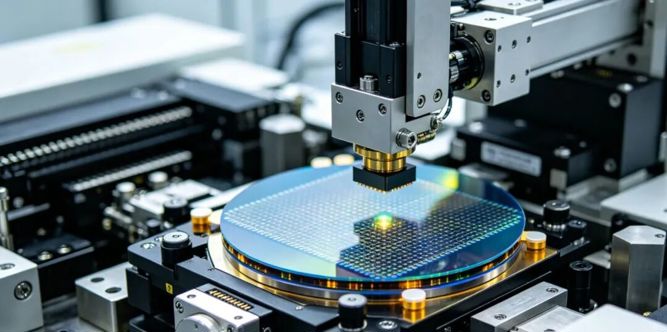

台积电紧随其后。CoPoS（玻璃基板上的芯片）试验线2026年启动，计划2028年量产，英伟达为首批客户。三星电机世宗工厂试点产线已实现TGV（玻璃通孔）深宽比10:1的突破，不仅向苹果供应“Baltra”AI服务器芯片样品，更推动三星电子测试玻璃基板用于HBM4封装。SKC/Absolics在美国佐治亚州建成全球首座量产级工厂，已向AMD提供量产级样品。

康宁则占据着整条产业链最上游、技术壁垒最高的环节——垄断全球半导体玻璃原片约70%的份额，是英伟达、AMD、台积电的独家供应商。京东方与康宁的合作，本质上是面板龙头想借康宁的原片技术切入半导体封装赛道。

玻璃基板从实验室走向产业化的核心驱动力，是AI芯片对封装材料的刚需缺口。

据Omdia数据，2026年全球玻璃基板整体市场规模约186亿美元（含显示、半导体、存储等多个子市场），至2030年有望突破320亿美元。其中半导体封装用玻璃基板是增速最快的细分赛道，多家机构预测其复合增长率超过30%。TGV激光设备市场2026年约30亿元人民币，同比增速超50%，海外头部设备商的订单已排到2027年底。

但供给端严重跟不上。据行业分析，2026年半导体封装玻璃基板的供需缺口约40%。原因在于TGV加工的技术壁垒极高——微孔需要做到3μm级，深径比达到150:1，良率控制是行业级难题。英特尔良率已超95%，但这仅代表全球最头部水平，行业平均良率远低于这个数字。

国产化率同样不容乐观。康宁垄断玻璃原片70%以上份额，国产TGV设备及玻璃芯载板仍处于从0到1的起步阶段，进口替代空间巨大。这是一片几乎空白的市场，也是一道短期内很难跨越的技术墙。

京东方做玻璃基板的底气，来自其面板级大规模制造经验——在显示面板领域，公司积累了多年的玻璃加工、精密蚀刻、良率控制能力，这些能力有可能向半导体领域部分迁移。

但现实比想象更骨感。京东方2024年仅投资9.93亿元建设玻璃基封装载板试验线。据公司6月3日机构调研记录，截至调研日，该业务尚未实现批量生产与量产营收，试验线良率尚未达到量产水平，何时达到具有重大不确定性。公司仅向部分国内客户送样，部分客户刚通过概念认证进入技术测试阶段。

显示级玻璃基板与半导体级玻璃基板是两条不同的赛道。半导体封装对热膨胀系数、表面粗糙度、微孔精度的要求比显示面板高出一个数量级。京东方2025年报显示，其研发费用为139.83亿元，占营收的6.83%。这些研发投入正在向半导体材料方向倾斜，但技术跨越需要时间。

更现实的问题是：玻璃基板对京东方2026年的业绩贡献几乎为零。2460亿元的市值、244亿元的天量成交，本质上是对一个远期叙事的提前定价。市场赌的是京东方能复制其在LCD领域的成功——从追赶到超越。但半导体封装的玩家是英特尔、台积电、三星，竞争烈度远超面板行业。

整条玻璃基板产业链中，利润最厚、技术壁垒最高、最没有被资本市场充分定价的，是上游材料环节。

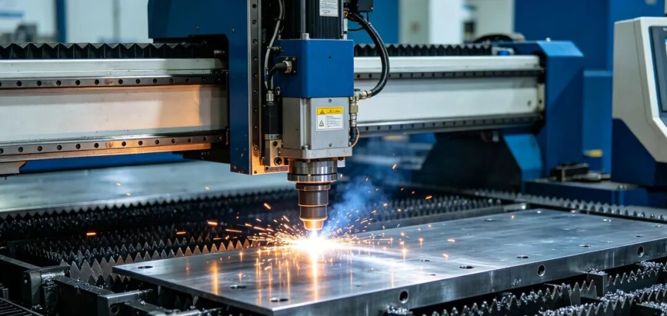

TGV加工需要两个核心技术：玻璃原片和激光钻孔设备。玻璃原片领域康宁一家独大；激光钻孔领域德国LPKF等海外厂商垄断。国产替代不是“想不想”的问题，而是“多久才能突破”的问题。

但变化正在发生。TGV激光设备市场2026年约30亿元，虽然总量不大，但同比增速超50%，且国产设备开始“从0到1”突破。

这个领域的投资逻辑与之前讨论过的MLCC有相似之处：小市场引爆大产业链。全球玻璃基板市场2026年约186亿美元，但半导体封装AI/HBM细分赛道的复合增长率超过30%，是这个市场增长最快的引擎。资本对这个赛道的定价，才刚刚开始。

2026年被视为玻璃基板的量产元年。但这个“元年”的真正含义是：技术路线已经确定，巨头开始投产量产线，但大规模商业化仍需要3到5年。

英特尔是最激进的玩家，超15亿美元的初期投资力度显示了它的决心。但不要忘记，英特尔此前曾传出“叫停”玻璃基板业务的消息，虽然后来被证实是误解，但这表明即便对英特尔这样的巨头而言，玻璃基板的商业落地也面临不确定性。台积电的CoPoS要到2028年才量产，三星的HBM4玻璃基板方案定在2027年——这些时间表本身就说明，这条路没有捷径。

对京东方而言，与康宁的合作是一张入场券，但不是终点。面板级大规模制造能力提供了成本优势，但半导体封装客户认证周期长达12到18个月，晶圆厂对材料稳定性的要求远超面板厂。从“能造”到“能卖”再到“能赚钱”，中间隔着一个太平洋的距离。

玻璃基板的涨停行情还会反复出现，因为它的叙事太完美——AI算力刚需、材料革命、国产替代空间千亿、巨头集体入场。

但真正决定这场材料革命高度的不是涨停板，而是TGV加工良率的每一个百分点提升，是国产设备“从0到1”的每一次工艺突破，是康宁的原片在国产替代路标上被翻过的每一页日历。
